Arris4

4つの強化で新しくなった鉄構業向け汎用CAD Arris4!「S/F REAL4」とスムーズに連動し、作図業務を強力にサポートします。

使いやすい画面まわりになりました

REAL4に似た画面まわりのため、感覚的に操作しやすいです。
旧Arris(Arris3)と同じ画面まわりに設定を変更することも可能なので、ご自身で使いやすい画面まわりに設定することができます。

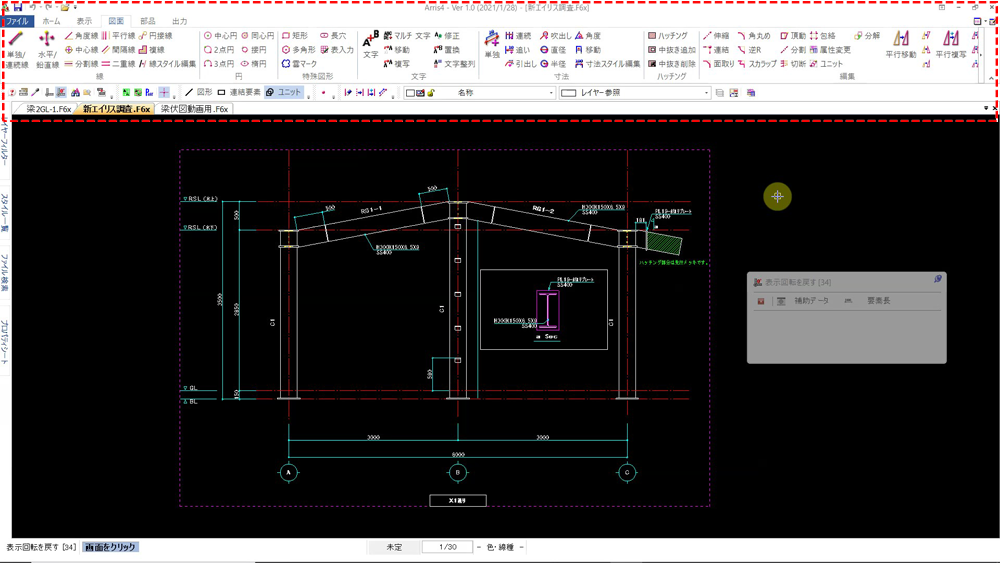

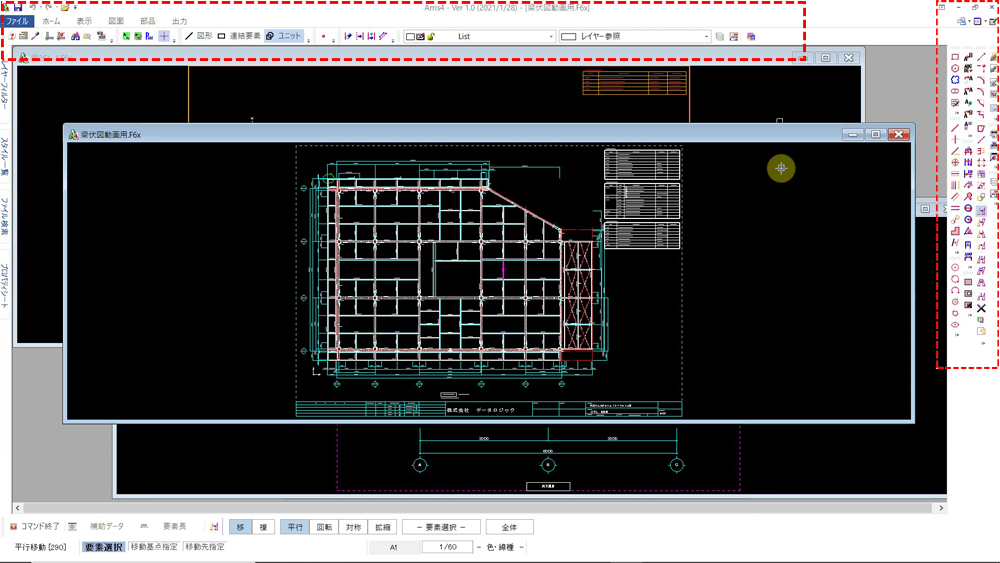

▼初期設定はREAL4に似た画面まわりでの入力画面です。

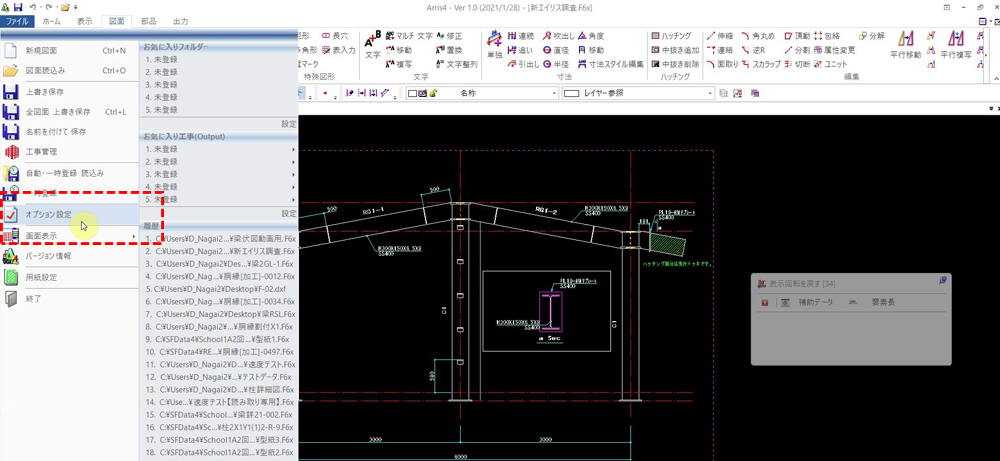

▼旧Arris(Arris3)画面への変更はオプション設定から簡単に設定することが出来ます。

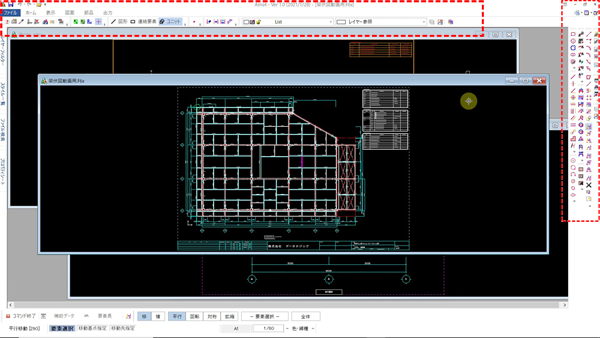

旧Arris(Arris3)に似た画面まわりでの入力画面に変更できます。

機能を増やし、より操作しやすく

各種ショートカットキーを自由に設定可能。ショートカットキーを設定する事でクリック数・マウスの移動量を大幅に削減する事ができます。
また新コマンドを多数追加しました(文字検索・ファイル検索・長穴入力・文字整列・形鋼配置など)
形鋼配置機能ではREAL4で登録したマスターもそのまま使用できるので編集管理がとても楽になりました。

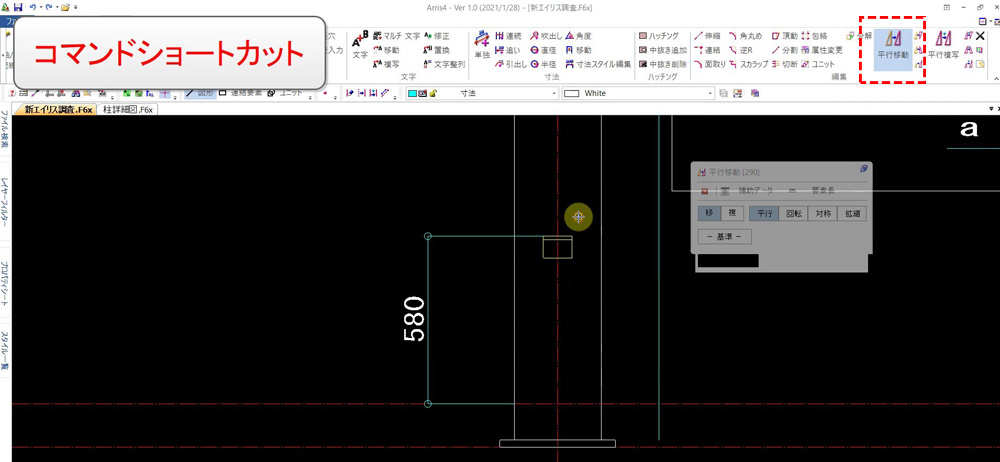

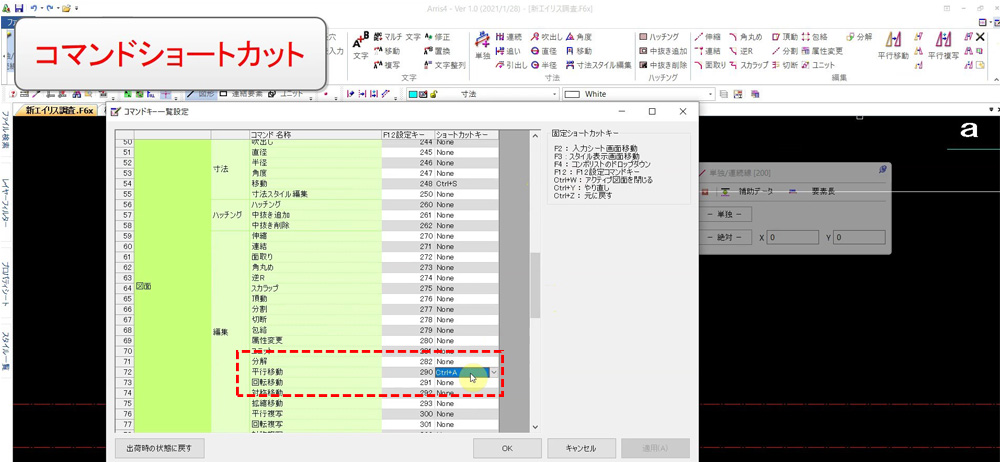

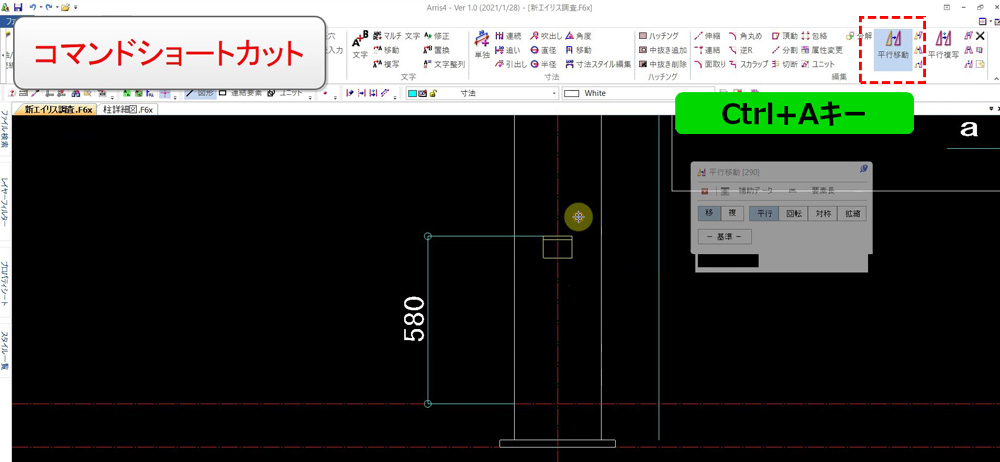

▼平行移動コマンドショートカットキーの設定
※画像をクリックすると拡大します

通常は使用したいコマンドまでマウスを動かしコマンドを切り替えます



Arris4ではショートカットキーを自由に設定可能。
ショートカットキーの割り当ては簡単に設定する事ができます

いままではコマンドから処理していた機能が、
キーボードのショートカット機能により、
マウスの移動が減ることで操作がより楽になります。

マウス移動なし&キーボードのショートカットキーでコマンドを切り替える事ができます!

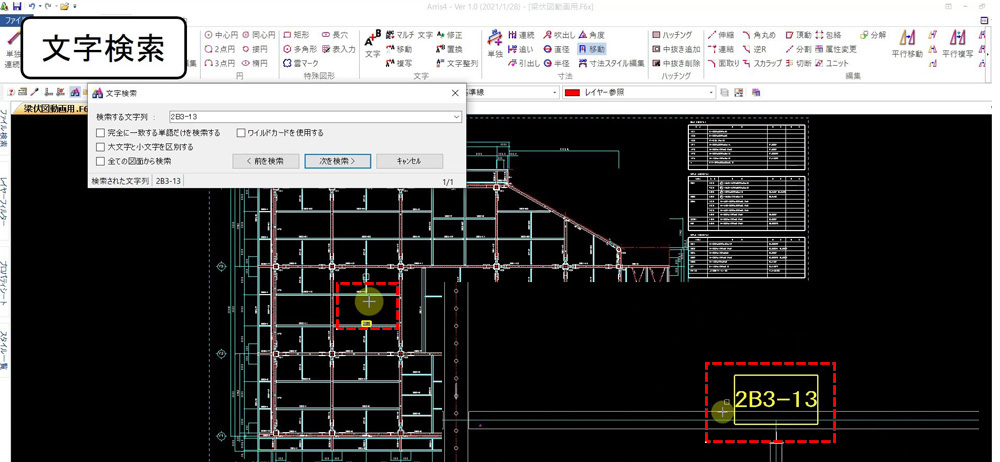

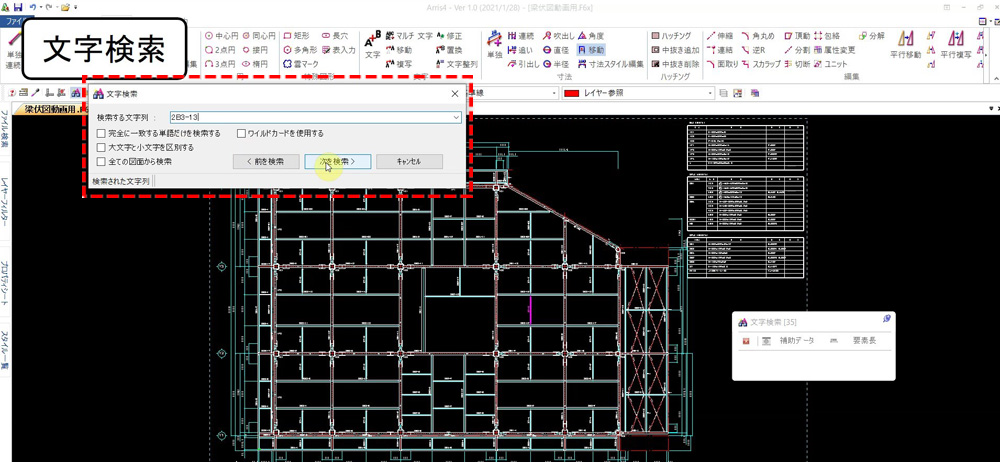

▼文字検索(製品の合番を検索してヒットすると強調表現されます)
※画像をクリックすると拡大します

伏図内で特定の製品を探したい時に文字検索から製品の合番を入力します




検索をかけるとその場所が強調表現されます

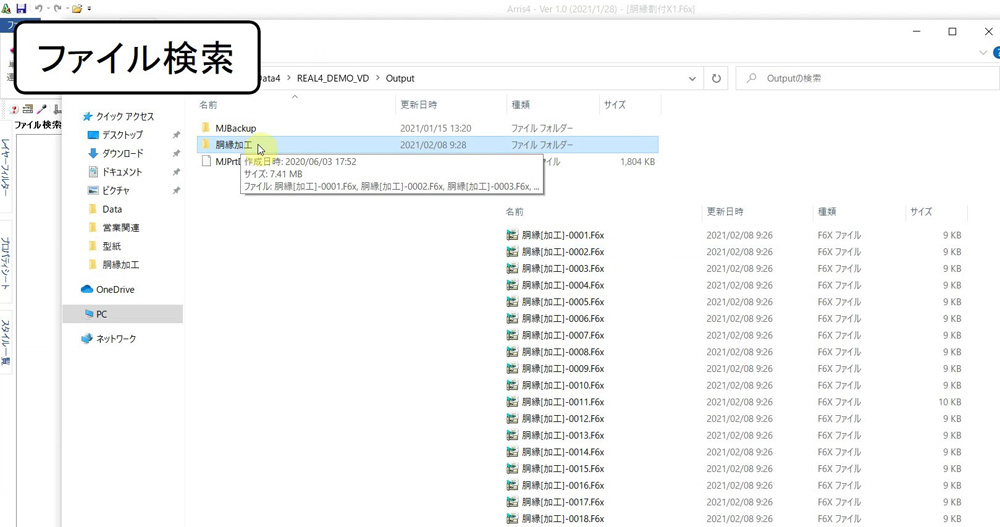

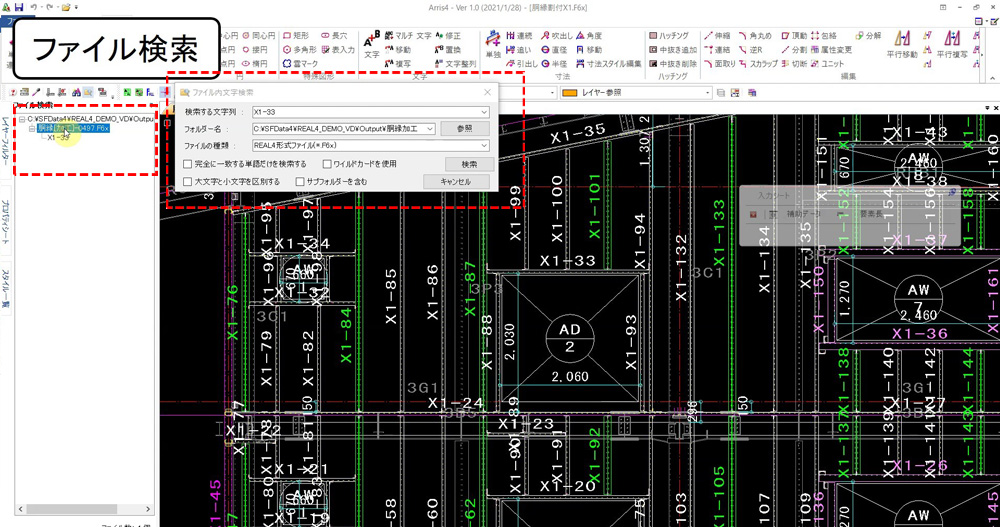

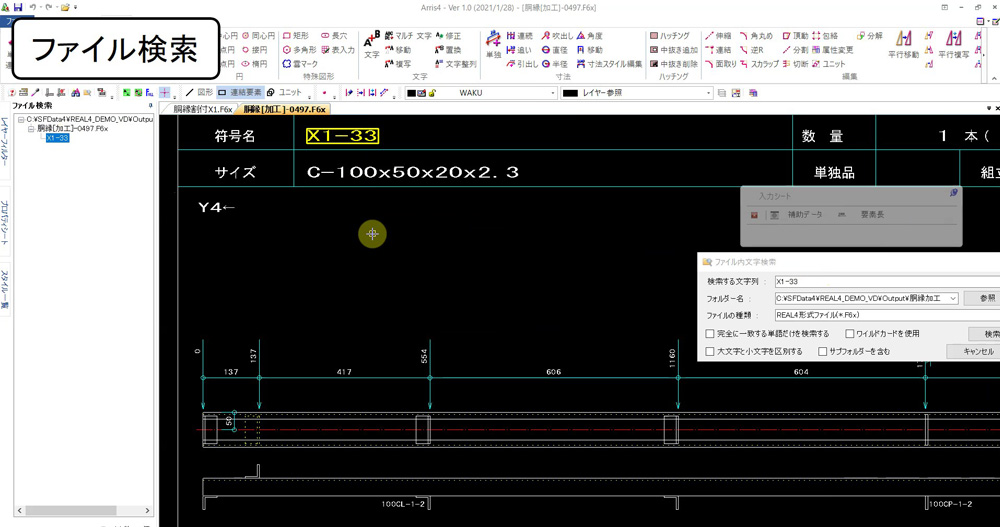

▼ファイル検索
(検索文字列に入力することで特定のフォルダからファイルを検索することが可能です。画像は単品図を検索)
※画像をクリックすると拡大します

従来だとフォルダ内から対象の製品の単品図を探す必要があり非常に大変でした




Arris4では検索をかけるとファイルを簡単に見つける事ができます

検索後Enterキーを押すとそのファイルをすぐ開く事もできます

▼新コマンドのご紹介

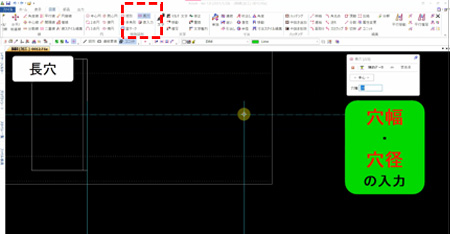

◀長穴入力

長穴入力ができるようになりました。

※画像をクリックすると拡大します

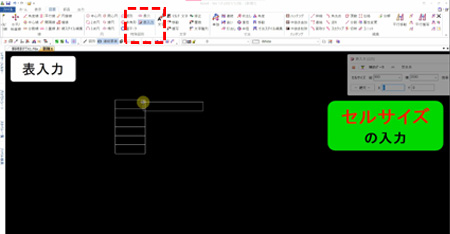

◀表入力

表作成が簡単にできるようになりました。

※画像をクリックすると拡大します

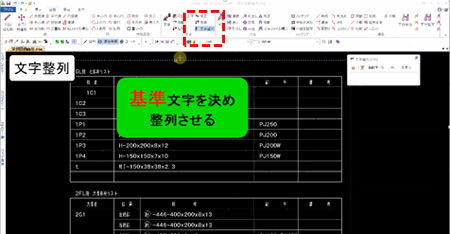

◀文字整列

表の文字整列が簡単にできるようになりました。

※画像をクリックすると拡大します

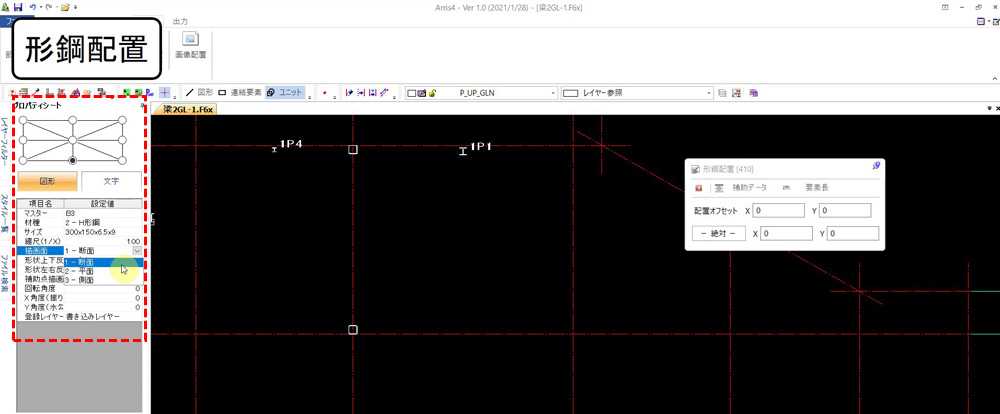

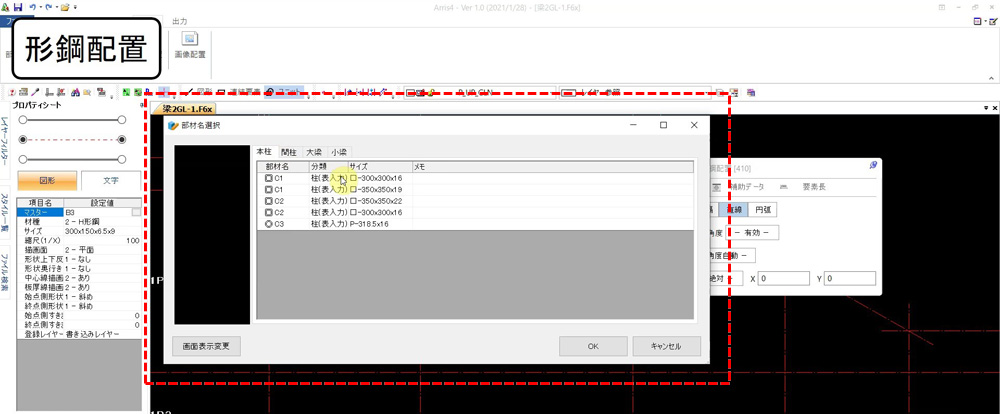

▼形鋼配置
※画像をクリックすると拡大します

Arris4ではREAL4で登録したマスターをそのまま使用する事もできるので部材選択のみで部材を配置する事ができます

設定を変更する際は別ウィンドウを開かなくてもプロパティシートから簡単に変更する事ができます

処理速度を強化し、作業性アップ!

描画エンジンの刷新で圧倒的な速度アップを実現しました。
大容量ファイルの読み込みも快適に!
作図編集作業の時間も短縮!

特に移動や複写など一度に複数のデータを扱う作業もスムーズに行えます。

約20MBの同じデータをそれぞれ読み込みで比較

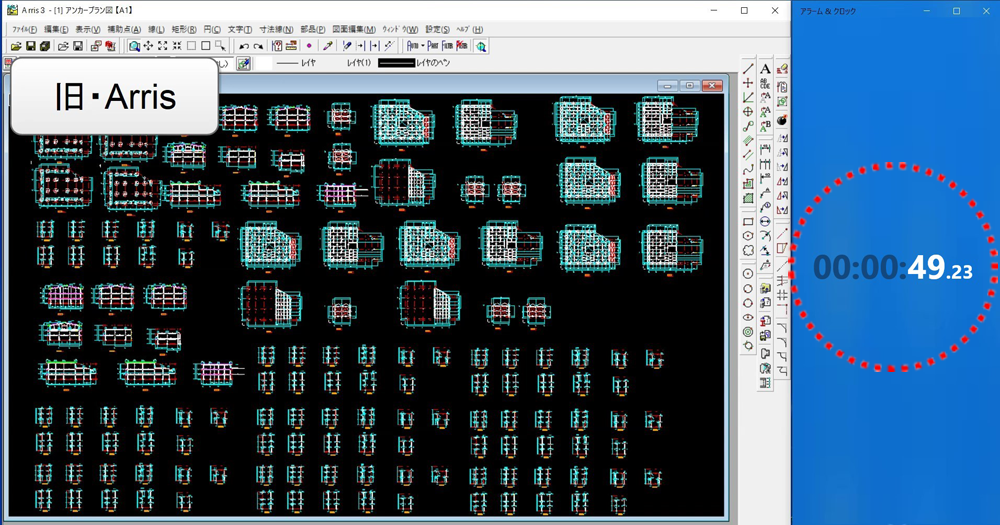

▼旧Arris/約49秒で読み込み完了

※画像をクリックすると拡大します

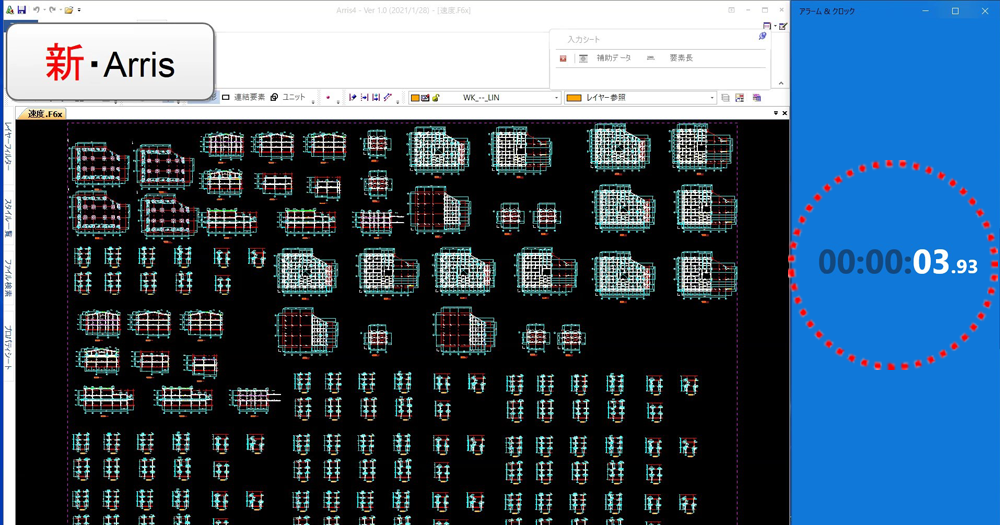

▼新Arris/約3秒で読み込み完了

※画像をクリックすると拡大します

約20MBの同じデータをそれぞれ一部複写・保存で比較

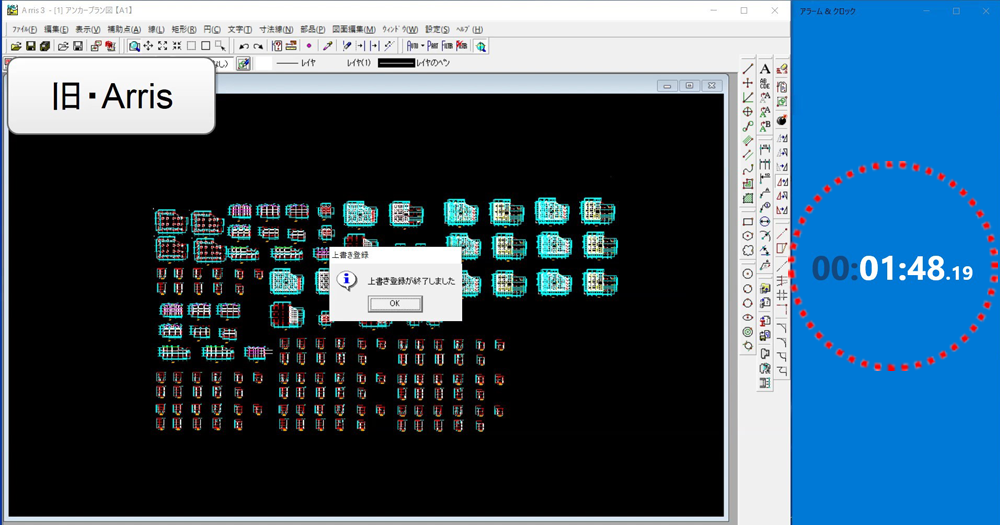

▼旧Arris/約1分48秒で保存完了

※画像をクリックすると拡大します

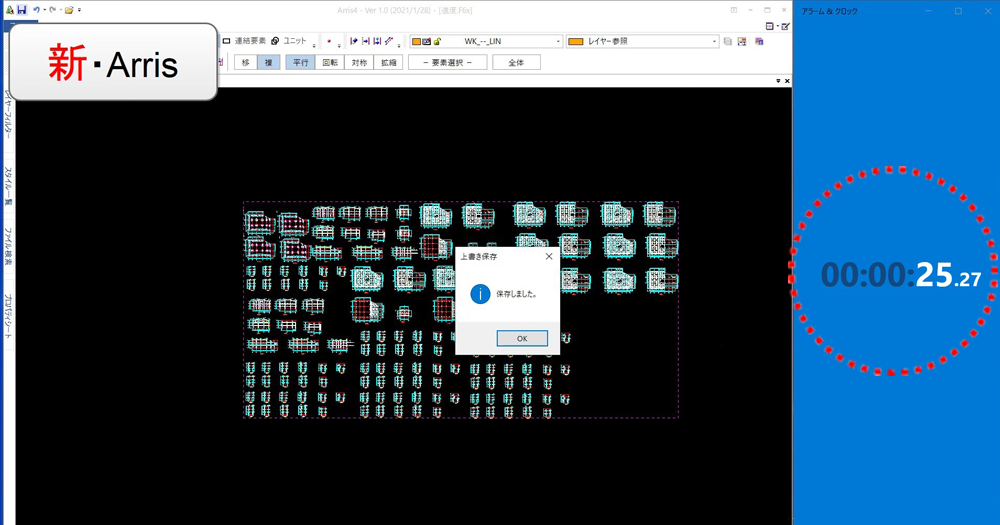

▼新Arris/約25秒で保存完了

※画像をクリックすると拡大します

最大で約10倍以上の速度向上が期待できます!

表現力を強化しました!

データの保存形式にF6x形式を採用し、扱えるデータの品質と種類が向上しました。
線の滑らかさが増し、補助表現が最適化されより美しく。描画表現が向上しました。

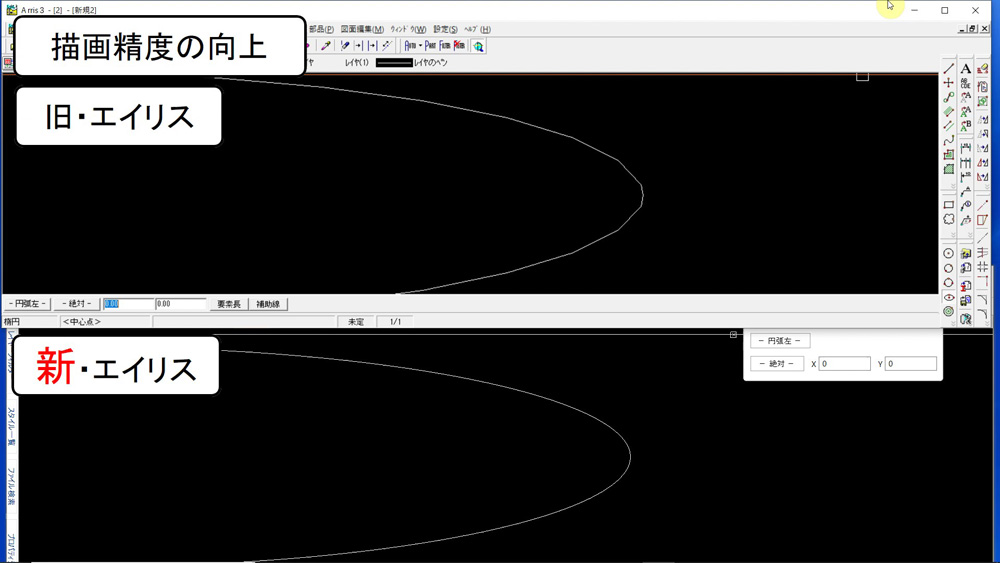

▼描画精度の向上比較画像

旧Arrisですと円を描く際少し線が角ばっていますが、新Arrisですとなめらかな曲線が描けます。

※画像をクリックすると拡大します

画像配置機能を追加したことで、JPEGなどの画像データやExcelからコピーしたデータをCADデータ内に貼付可能になりました。

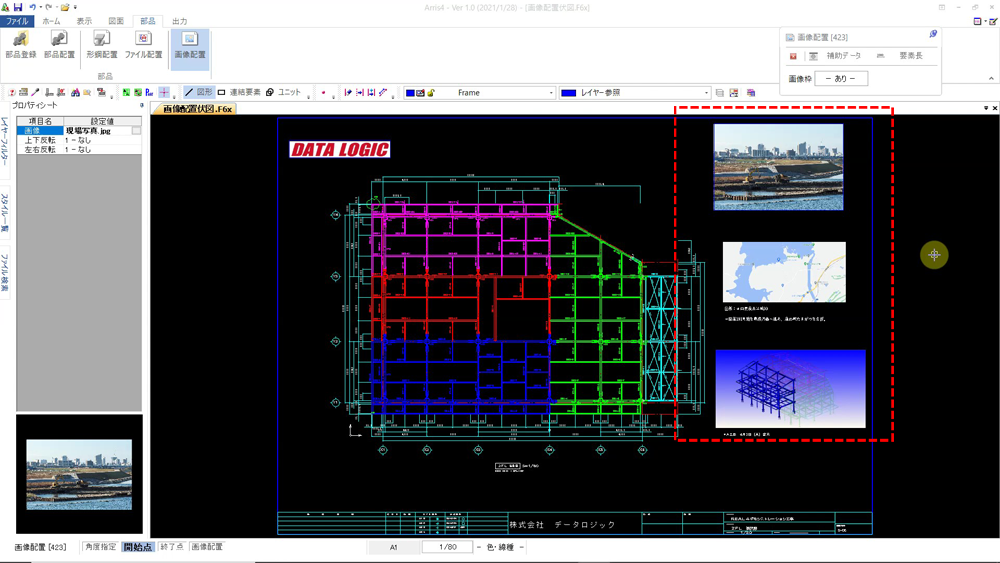

▼画像配置機能(JPEG画像の差し込みやExcelデータから貼付できます)

Excelなどのデータから画像や文字の貼付が可能です。

※画像をクリックすると拡大します

▼作り方次第で、このような作図が出来上がります。

※画像をクリックすると拡大します
